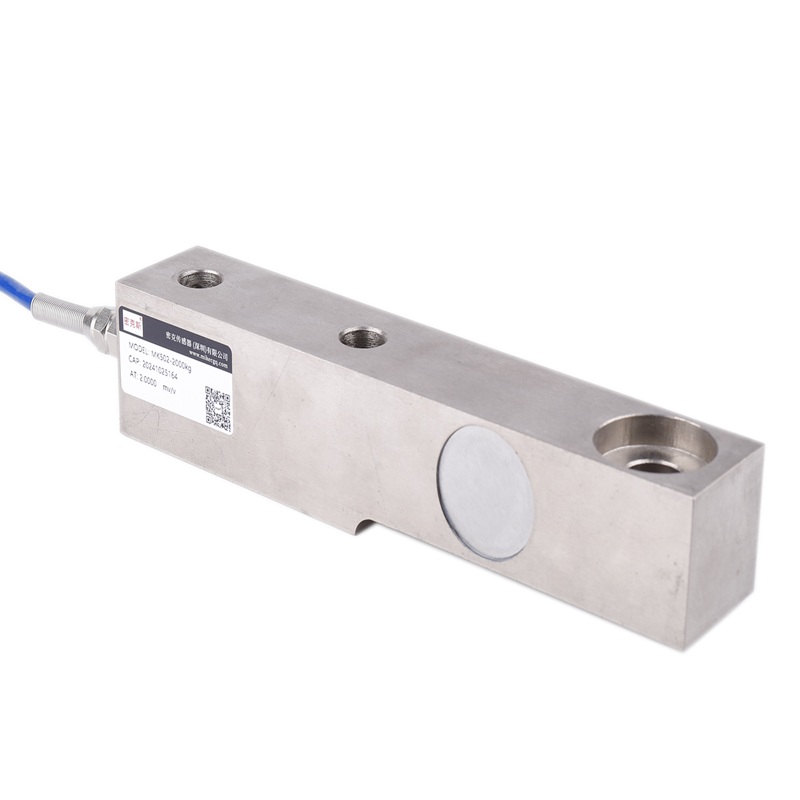

懸臂梁傳感器MK502
產品特點：MK502懸臂梁式稱重傳感器安裝高度低、綜合精度高、自穩定結構、長期穩定性好，優質合金鋼結構，表面鍍鎳處理，防護等級IP67。
產品用途：MK502懸臂梁式稱重傳感器適用于地上衡、汽車衡、軌道衡和各種配料稱重控制。
量程：3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t)、300 kN(30t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 0.3-30t |
2 | 綜合精度 | D1;C3 |
3 | 靈敏度 | 2.0mV/V |
4 | 零點輸出 | ≤0.1%F.S |
5 | 輸入阻抗 | 380±20Ω |
6 | 輸出阻抗 | 351±3Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -30~70℃ |
10 | 安全過載 | 120％F.S |
11 | 材質 | 合金鋼 |
12 | 激勵電壓 | 10V(DC) |
13 | 密封等級 | IP67/IP68 |
14 | 電纜 | 3m(0.3-3t); 5.2m(5-8t); 7m(10t); 12m(15-30t); |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

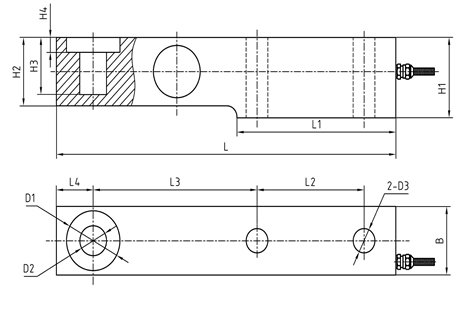

型號 | 量程（kN） | 量程 | L | L1 | L2 | L3 | L4 | H1 | H2/B | H3 | H4 | D1 | D2 | D3 |
| MK502 | 3-20 | 0.3-2 | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | 30.5 | 8 | Φ32 | Φ16 | Φ13 |
30 | 3 | 203 | 95 | 64 | 98 | 22 | 43 | 36.6 | 30.5 | 8 | Φ32 | Φ16 | Φ15 | |
50-80 | 5-8 | 235 | 110 | 66 | 124 | 22 | 52 | 48 | 30 | 12 | Φ38 | Φ22 | Φ21 | |
100 | 10 | 279 | 133 | 82 | 140 | 32 | 67 | 60 | 20 | 8.5 | Φ48 | Φ32 | Φ28 | |
150-300 | 15-30 | 318 | 153 | 89 | 159 | 38 | 82.5 | 70 | 24 | 9.5 | Φ54 | Φ38 | Φ34 |
密克傳感器（深圳）有限公司是傳感器源頭生產廠家，致力于測力傳感器的研發生產。產品達百余種，廣泛應用于各種工業自動化、機器人、化工、食品、冶金以及醫療等新型和智能化高端領域。按結構分有輪輻式傳感器，S型傳感器，波紋管傳感器，法蘭盤傳感器，柱式傳感器，扭矩傳感器，平行梁傳感器，拉力傳感器等等，按功能應用場景分有試驗機專用傳感器，攪拌站傳感器，稱重傳感器，包裝機傳感器，壓裝機傳感器，價格美麗，可定制。
密克斯生產的MK502懸臂梁式稱重傳感器適用于地上衡、汽車衡、軌道衡和各種配料稱重控制。
